ポケットの中のスマートフォンからビジネスに電力を供給するサーバーに至るまで、現代のエレクトロニクスの危険な世界では、熱は静かな敵です。パフォーマンスのスロットル、システムの不安定性、早期障害はすべて、不適切な熱管理の結果です。では、圧力がかかっても繊細なコンポーネントを確実に冷却するにはどうすればよいでしょうか?多くの場合、答えは一見単純な資料の中にあります。熱伝導性シリコンパッド.
20 年以上の経験を持つ熱管理の専門家として、私はこの材料を正しく適用することで製品の設計と寿命にどのような変革がもたらされるかを直接見てきました。それは単なるコンポーネントではありません。それは熱劣化に対する防御の第一線です。

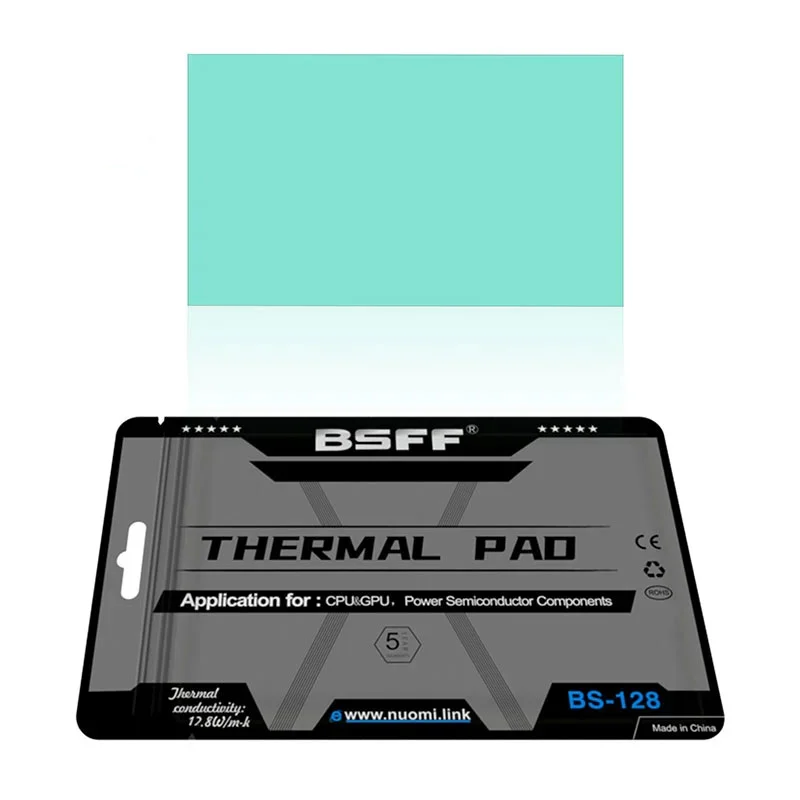

熱伝導性シリコン パッドは、柔らかく、準拠性が高く、汎用性の高いサーマル インターフェイス マテリアル (TIM) です。発熱コンポーネント (CPU、GPU、パワー トランジスタなど) とヒートシンクまたは冷却ソリューションの間の微細なエア ギャップを埋めるように設計されています。空気は熱伝導率が低いため、これらのギャップにより大きな熱抵抗が生じます。シリコンパッドはこれらの空隙を埋め、コンポーネントから熱を効率的に逃がすことで、最適な動作温度を確保し、デバイスの信頼性を高めます。
優れたギャップ充填能力:サーマルペーストとは異なり、パッドは大きく不均一な隙間を簡単に埋めることができ、組み立て時の公差の変動を補うことができます。
電気絶縁:これらは優れた電気絶縁を提供し、熱を管理しながら短絡を防止します。これは重要な二重機能です。
優れた回復力と再利用性:これらのパッドは優れた耐圧縮永久歪み性を備えているため、熱サイクルを繰り返した後でも、時間が経っても形状と性能が維持されます。多くは試作や修理の際に再利用できます。
適用とやり直しが容易:清潔で簡単に貼り付けることができ、液体接着剤やサーマル グリースに伴う汚れを排除します。これにより、生産速度が向上し、メンテナンスが簡素化されます。
耐久性:耐候性、オゾン、および多くの化学物質に対する耐性があり、長期的な安定性と性能を保証します。
適切な熱伝導性シリコン パッドを選択することが最も重要です。以下に、考慮すべき重要なパラメータを、専門家が求める明確さとともに示します。
主要なパラメータのリスト:
熱伝導率:W/m・K (ワット/メートル - ケルビン) で測定されます。これは最も重要な特性であり、材料の固有の熱伝導能力を示します。より要求の厳しいアプリケーションには、値が大きいほど適しています。
硬さ（または柔らかさ）：Shore 00 スケールで測定されます。値が低いほど、パッドが柔らかくなり、表面の凹凸に容易に適合し、界面接触が向上します。
厚さ:利用可能な厚さの範囲。アセンブリ内の特定のギャップを埋めるために重要です。
降伏電圧:材料が絶縁体として機能しなくなる電圧。値が大きいほど、絶縁耐力が優れていることを意味します。
体積抵抗率:材料の電気絶縁能力の尺度。
動作温度範囲:パッドが劣化することなく確実に機能する温度範囲。
一目で明確に比較できるよう、Nuomi Chemical の標準製品グレードの一部を概説した簡単な表を以下に示します。
| 製品グレード | 熱伝導率(W/m・K) | 硬度（ショア00） | 厚み範囲(mm) | 主なアプリケーションの焦点 |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5～5.0 | ハイパフォーマンス コンピューティング、GPU |
| NM-TG500 | 5.0 | 60 | 0.5～10.0 | パワーエレクトロニクス、LED照明 |
| NM-TG800 | 8.0 | 70 | 0.5～3.0 | サーバー、通信インフラストラクチャ |
| NM-TG12 | 12.0 | 80 | 0.5～2.0 | 車載用高出力 IGBT |
この表は出発点です。 Nuomi Chemical では、最も厳しく独特の熱的課題に対応するカスタム配合の開発を専門としています。
Q: アプリケーションに適した厚さを決定するにはどうすればよいですか?
答え:適切な厚さは、熱源とヒートシンクの間に埋める必要があるギャップによって決まります。一般に、測定されたギャップよりわずかに大きい (たとえば、0.5 mm 以上) パッドの厚さを選択することをお勧めします。これにより、アセンブリが固定されるときにパッドがわずかに圧縮され、コンポーネントに損傷を与えたりパッドの効果を低下させたりする可能性のある過度に圧縮されることなく、両面に緊密な接触が形成されます。設計では常に製造公差を考慮してください。
Q: 熱伝導性シリコンパッドをカスタム形状にカットできますか?
答え:絶対に。熱伝導性シリコンパッドの大きな利点の 1 つは、カスタマイズが容易であることです。コンポーネントの設置面積に合わせて、ほぼあらゆる形状やサイズに正確に打ち抜くことができます。これにより、ターゲットを絞った冷却が可能になり、他のコンポーネントと干渉する可能性のある材料のはみ出しを防ぎます。プロトタイピングの場合は、鋭い刃やメスを使って手できれいに切断することもできます。
Q: シリコーンベースのパッドとグラファイトシートの違いは何ですか?
答え:どちらも熱管理に使用されますが、異なる特徴があります。熱伝導性シリコーンパッドは通常、電気絶縁性があり、より柔らかく、三次元の隙間を埋めるのに優れています。熱伝達と機械的クッションの両方を提供します。一方、グラファイト シートは、多くの場合、平面方向 (X-Y 軸) では導電性が高くなりますが、厚さ (Z 軸) では導電性が低下する可能性があります。また、導電性があるため、絶縁が必要なアプリケーションでは欠点となる可能性があります。選択は、特定の熱的、電気的、機械的要件に完全に依存します。
高品質のパッドを持っているだけでは十分ではありません。正しい適用が鍵となります。
表面の準備:コンポーネントとヒートシンクの両方の表面が清潔で乾燥しており、油、ほこり、または古い熱材料の残留物がないことを確認してください。
慎重な取り扱い:保護ライナー (存在する場合) を取り外し、汚染を避けるためにパッドの端を持って取り扱います。
正確な配置:パッドをコンポーネント上で慎重に位置合わせします。気泡が入る可能性があるため、一度配置した後は再配置しないようにしてください。
安全な組み立て:パッドに推奨される圧縮力に従って一定の圧力を加えて、ヒートシンクを均等に固定します。これにより、均一な界面と最適な熱伝達が保証されます。
ヌオミ化学（深セン）有限公司 のチームは 20 年以上にわたり、材料科学の最前線に立ち、世界中の顧客向けに最先端の熱ソリューションを開発してきました。お客様の熱に関する課題は独特であることを私たちは理解しています。だからこそ、私たちは製品を販売するだけではありません。私たちはパートナーシップを提供します。
当社の専門知識により、包括的な標準熱伝導性シリコーンパッドを提供できるだけでなく、カスタム配合に関してお客様と協力することもできます。柔らかさと導電性の特定のバランス、独特の色、またはカスタムのダイカット形状が必要な場合でも、当社には提供できる技術力があります。
熱の問題によってイノベーションが制限されないようにしてください。より優れた、より信頼性の高い、より効率的な電子機器の構築をお手伝いします。
接触今日の私たちヌオミ化学（深セン）有限公司プロジェクトの要件について話し合い、無料サンプルをリクエストしてください。熱に関する成功を一緒に設計しましょう。
